Обновление внутреннего ПО онлайн кассы на примере АТОЛ FPrint-22ПТК
Структура ПО Атол FPrint 22ПТK
Программное обеспечение онлайн кассы Атол FPrint 22ПТK имеет структуру, которая состоит из:
- Фискального ядра, которое отвечает за выполнение требований законодательства и препятствует неправильным действиям кассира. Фискальное ядро отвечает за логику работы с фискальным накопителем, оператором фискальных данных и налоговыми органами (при обмене через ОФД), отвечает за работу обязательных по ФФД счетчиков онлайн кассы, и не может быть модифицировано или изменено.
- Пользовательского ПО (шаблонов), которое отвечает за вспомогательный функционал онлайн кассы: внешний вид печатаемых документов (размер шрифта, межстрочный интервал, расположение и порядок строк, рекламный текст, картинки и т.д.) и содержимое печатаемых документов (наличие нефискальных/необязательных пользовательских реквизитов), которое не содержит никакой фискальной информации.
В данной онлайн кассе реализована возможность обновления пользовательского ПО при прямом подключении онлайн кассе к ПК, через облачные сервисы и т.д.
При обновлении пользовательских шаблонов фискальное ядро не обновляется, соответственно обозначение версии фискального ядра при этом не меняется!
Версии фискального ядра и пользовательского ПО можно увидеть, распечатав документ «Информация о ККТ» (см. рис.).
Обновление ПО загрузчика

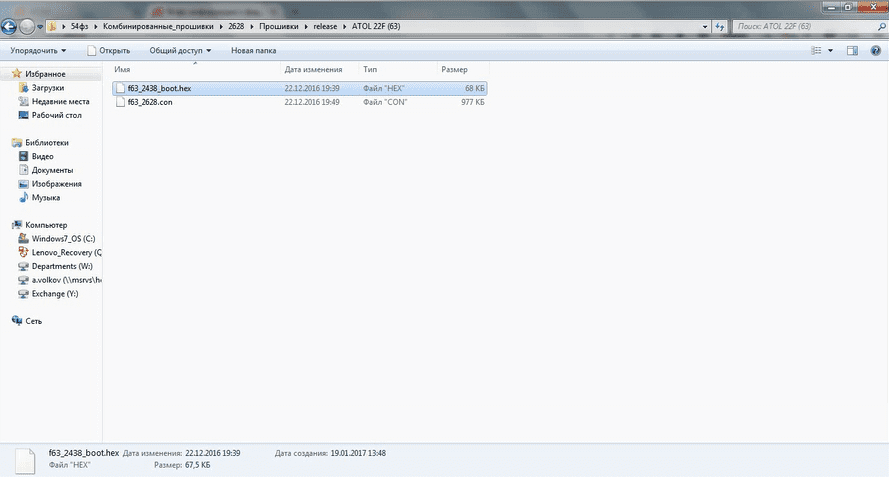

Для начала скачаем на компьютер файл с ПО загрузчика и файл комбинированной (контейнерной) прошивки. Программирование загрузчика производится только через интерфейс RS-232
Файл с ПО загрузчика имеет расширение ".hex"
Файл комбинированной (контейнерной) прошивки имеет расширение ".con"
- Выключите изделие.
- Отключите блок питания (если он был подключен).
- Отсоедините подключенные к изделию кабели внешних устройств (кабель интерфейсный RS-232, кабель USB, кабель ДЯ).
- Открутите винты крепления корпуса.
- Демонтируйте корпус изделия (отделить нижнюю часть корпуса изделия), получив доступ к блоку управления

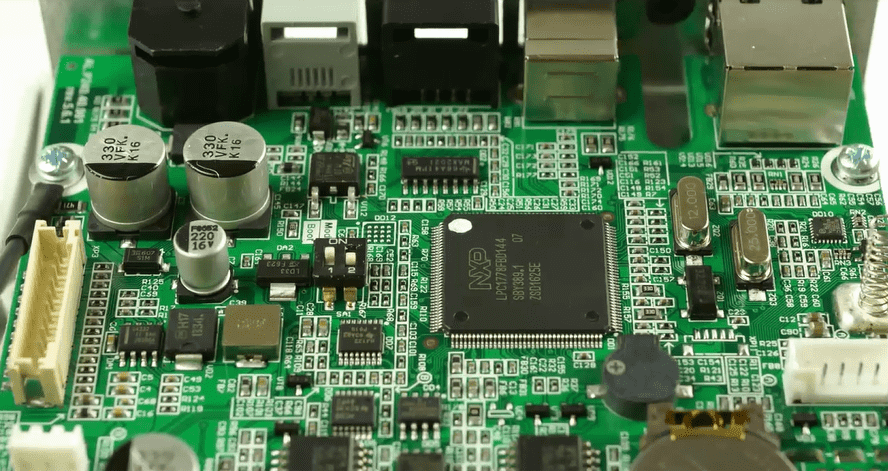

- Установите тумблер 1 переключателя SA1 блока управления в положение BOOT (ON)

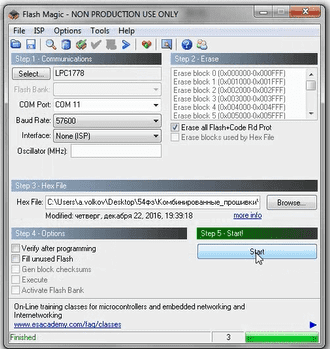

- Включите питание и запустите утилиту FlashMagic

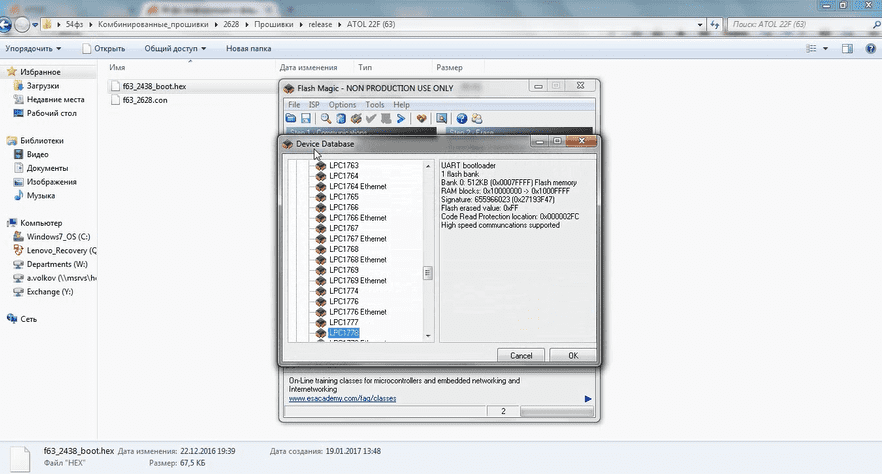

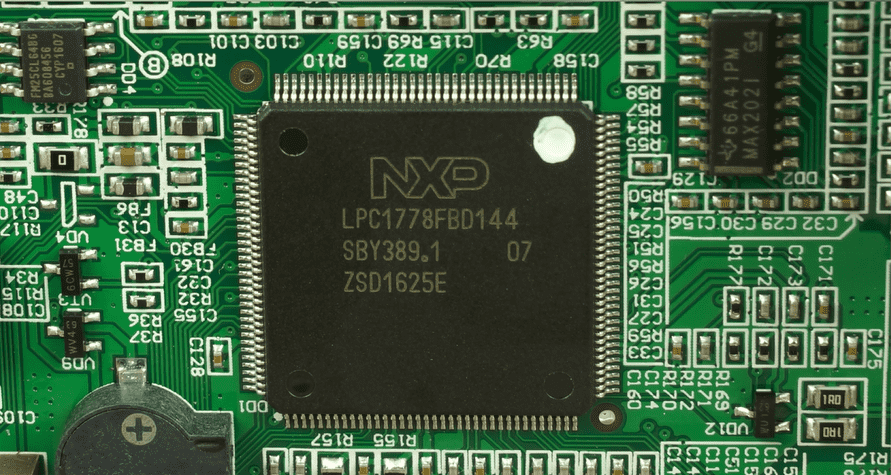

- Выберите тип процессора (для Атол FPrint 22ПТК - LPC1778).

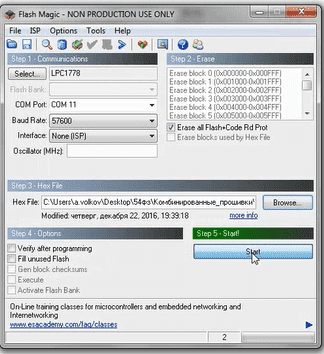

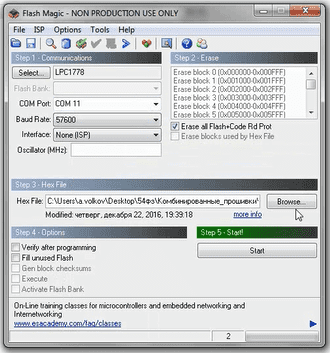

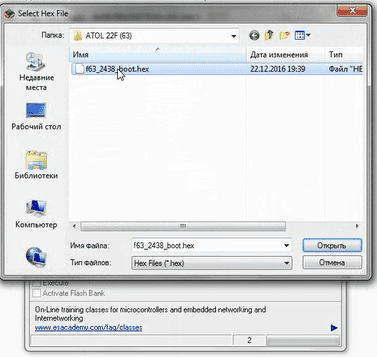

- Произведите установку ПО с использованием FlashMagic. По окончании процесса в окне утилиты появится надпись о завершении обновления ("finished")
Обновление комбинированным ПО
Комбинированное ПО онлайн кассе является универсальным и включает в себя ПО загрузчика и ПО прошивки центрального процессора изделия. Программирование изделия комбинированным ПО возможно только если было выполнено первичное программирование загрузчика соответствующей прошивкой. Если загрузчик не перепрограммирован, то необходимо выполнить действия по его программированию в соответствии с алгоритмом, изложенным выше.
- Подключите к изделию и к ПК кабель USB.
- Переставьте тумблер 2 переключателя SA1 в положение BOOT.
- Включите изделие. При включении изделие издаст звуковой сигнал и ФР определится съемным носителем с наименованием "АТОЛ FPrint".

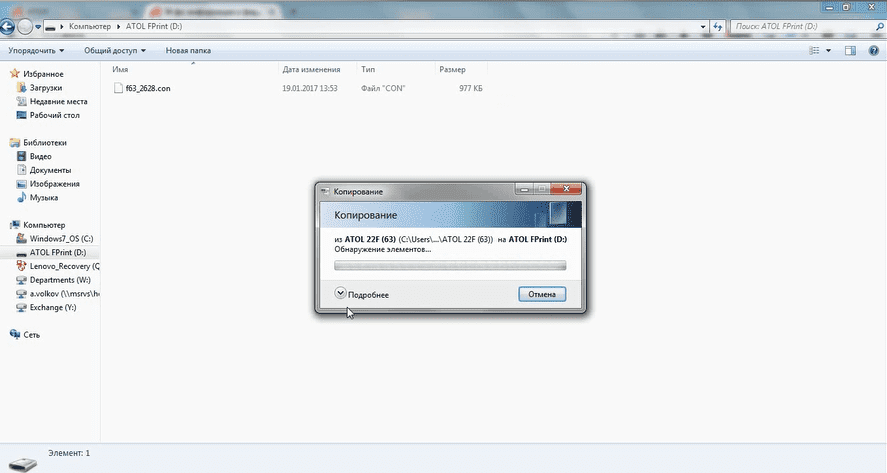

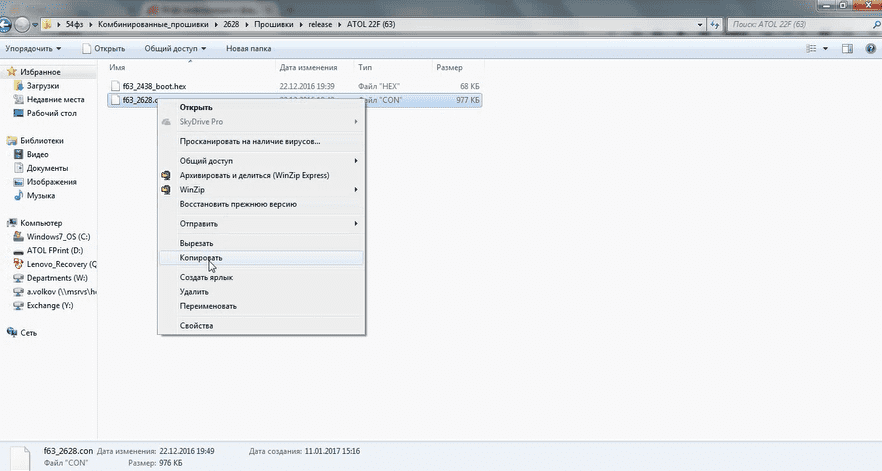

- Скопируйте на ФР файл с обновлением.
-
Контролируем мигающий зеленый индикатор на ФР в процессе копирования файла.
- После завершения копирования файла обновления начнется установка. Установка обновления сопровождается миганием красного индикатора на ФР.
- По окончании установки обновления загорится зеленый индикатор на ФР, что означает успешное обновление прошивки.
